Wibroizolatory CFW – budowa i zastosowanie

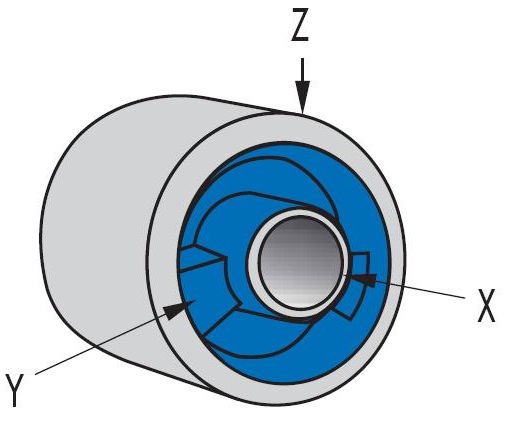

Hydro Bush ( Hydrobuchse ) Tuleje hydrauliczne są to sprężyny elastomerowe z wbudowanym tłumieniem hydraulicznym. Za pomocą tych elementów można uzyskać zawieszenie o wysokim tłumieniu w zakresie niskich i wysokich częstotliwości drgań, również w zakresie rezonansu. Zakres zastosowania to mocowanie silników w pojazdach użytkowych i łodziach oraz karoserie pojazdów, szczególnie kabiny kierowców.
Hydro Mount DL ( Hydrolager DL ) Zamocowania Hydro DL są to izolatory elastomerowe z wbudowanym tłumieniem hydraulicznym. Za pomocą tych elementów można uzyskać zawieszenie o wysokim tłumieniu w zakresie niskich i wysokich częstotliwości drgań, również w zakresie rezonansu. Zakres zastosowania to mocowanie pomp, sprężarek, silników spalinowych, kabin w pojazdach użytkowych i łodziach. Szczególnie polecane zastosowanie w pojazdach i maszynach budowlanych oraz rolniczych.

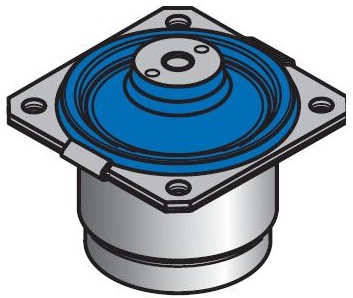

Hydro Mount VL ( Hydrolager VL ) Zamocowania Hydro VL są to izolatory elastomerowe z wbudowanym tłumieniem hydraulicznym. Za pomocą tych elementów można uzyskać zawieszenie o wysokim tłumieniu w zakresie niskich i wysokich częstotliwości drgań, również w zakresie rezonansu. Niski współczynnik sztywności pionowej zapewnia częstotliwość drgań własnych na poziomie 6 do 9 Hz. Zakres zastosowania to mocowanie kabin i silników spalinowych w maszynach budowlanych, leśnych i rolniczych, pojazdach komunalnych, łodziach. Znakomicie izolują drgania pomp, sprężarek i innych urządzeń nawet w zakresie częstotliwości rezonansowych.

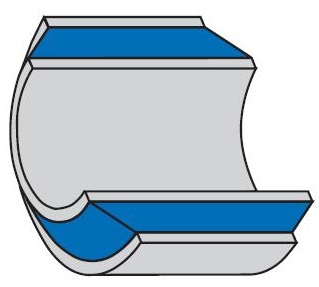

Tuleje ( Ultrabuchse ) Tuleje stanowią elementy konstrukcyjne, tłumiące i izolujące drgania promieniowe i poosiowe. Jako przeguby mogą przyjąć wychylenia skrętne i kardanowe. Wysoką trwałość tuleje zawdzięczają obustronnej, zwulkanizowanej, wstępnie naprężonej ciśnieniowo warstwie elastomeru.

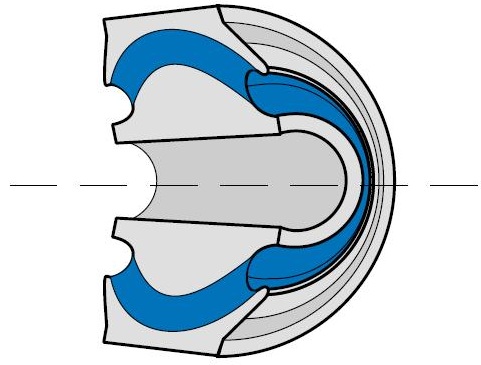

Tuleje Sferyczne ( Sphärolager ) Tuleje sferyczne są to elementy konstrukcyjne składające się z wewnętrznej kuli i zewnętrznej tulei profilowanej połączone zwulkanizowaną, wstępnie naprężoną warstwą elastomeru. Stanowią idealny element techniki izolacji drgań jako bezobsługowe przeguby, które dopuszczają wychylenia jeszcze większe niż kardanowe wychylenia tulei prostych. Stosowania są np. w układach kierowania, zawieszenia i napędowych w pojazdach użytkowych.

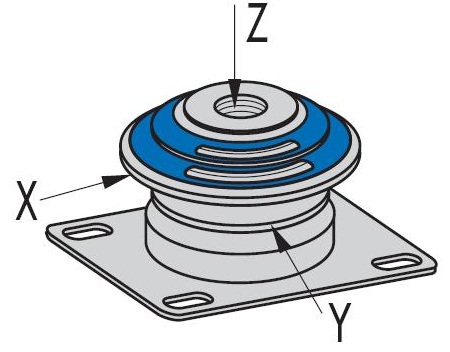

Conical Mount ( Konuslager ) Zawieszenia stożkowe stanowią elastyczne elementy łączące, które w różnorodnych odmianach stosowane są szczególnie w budowie pojazdów do osadzania nadwozi i silników. Tłumią pionowe drgania, izolują od dźwięków materiałowych i mogą jednocześnie przenosić znaczne siły poziome. Zakres zastosowania to budowa pojazdów użytkowych i jednostek pływających, urządzenia przewoźne oraz siłownie wiatrowe.

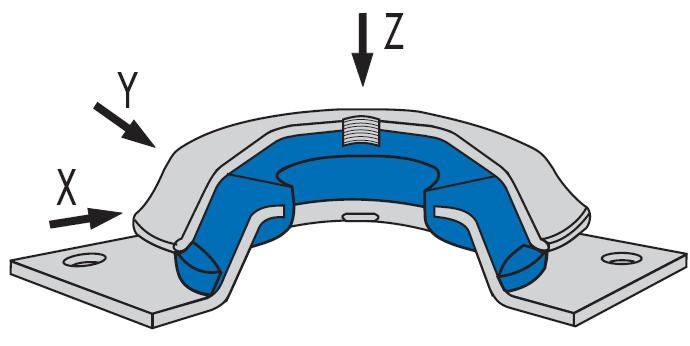

V Mount ( V-Lager ) Zawieszenia o profilu V nadają się do izolacji drgań i dźwięków materiałowych. Zastosowanie do mocowania m.in. silników spalinowych i elektrycznych, pomp, sprężarek i obrabiarek. Zawieszenia o profilu V z połączeniem gwintowanym oraz z zabezpieczeniem przed zerwaniem lub bez niego nadają się do mocowania zespołów napędowych oraz karoserii pojazdów użytkowych. Niektóre z nich są stosowane do mocowania silników okrętowych i posiadają świadectwa dopuszczenia Rejestru Statków Lloyda.
MO Mount ( MO-Lager ) Łączniki MO są dwuczęściowe. Składają się z części gumowej i części gumowo-metalowej. Są dostarczane w stanie złączonym. Przy montażu część gumową zakłada się pomiędzy element nośny a podkładkę dociskową. Część gumowo-metalową można bezpośrednio przymocować do izolowanego elementu. Zakres stosowania: mocowanie silników spalinowych i elektrycznych, pomp, sprężarek, agregatów chłodniczych, a także przewodów spalinowych w budowie pojazdów i jednostek pływających.

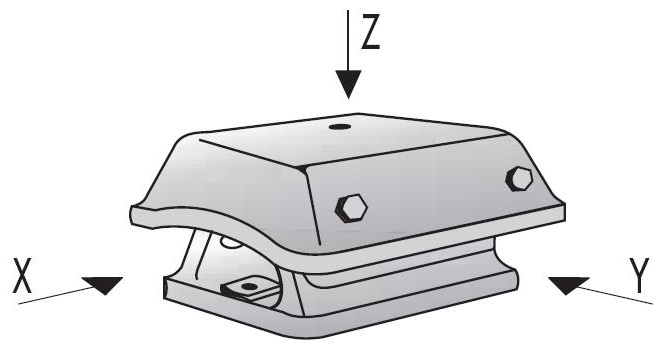

Machine Mount ( Maschinenlager ) Służą do tłumienia drgań i ograniczenia hałasu. Umożliwiają istotną redukcję drgań wnikających do fundamentu wzgl. do otaczających części budowli przy ustawianiu ciężkich maszyn i sprężarek, agregatów prądotwórczych i innych. Złożone obciążenie wbudowanych elementów wibroizolacyjnych płaskich przenoszących naciski i siły poprzeczne zapewnia wysoką trwałość oraz dobrą izolację drgań także przy niskich częstotliwościach zakłócających.

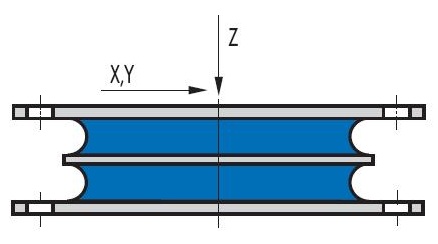

Flat Mount ( Flachlager ) Zależnie od kąta nachylenia zamontowanych płaskich elementów zawieszenia mogą być one poddane obciążeniom pionowym ( na nacisk ), obciążeniom poprzecznym ( na ścinanie ) albo obu obciążeniom łącznie. Także w tym przypadku cofnięty obrys gumy zapewnia długą żywotność. Zawieszenia płaskie są stosowane do mocowania osprzętu, silników lub podzespołów w maszynach i pojazdach.

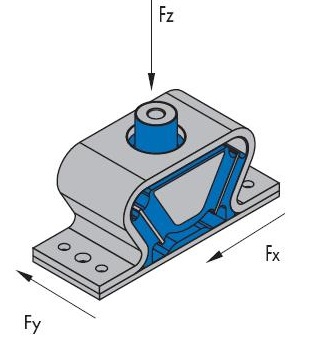

Tapered Mount – Klinowe ( Keillager ) Zawieszenia klinowe przeznaczone są do lekkich, średnich i ciężkich silników w mobilnych i stacjonarnych zastosowaniach. Odporna na wysoką temperaturę mieszanka kauczuku naturalnego zachowuje trwałość także w podwyższonych temperaturach. Zakres stosowania: od maszyn rolniczych i budowlanych do prądnic siłowni wiatrowych i agregatów na statkach.

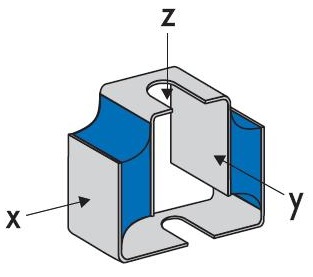

Double U-Shear Mount ( Doppel-U-Lager ) Łączniki metalowo gumowe. Służą do izolacji drgań i uderzeń, przy czym dzięki zróżnicowanej sztywności w trzech kierunkach obciążeń mogą być dostosowane do izolacji sił pochodzących od różnych zespołów. Zakres zastosowania to m.in. elastyczne zawieszenie przyrządów pomiarowych, pomp, sprężarek, wentylatorów oraz sprzętu zrzutowego ( desantowego ). Dzięki kompensacji ruchów spowodowanych rozszerzalnością termiczną świetnie nadają się do zawieszenia instalacji przesyłowych, nadmuchowych, wyciągowych i rurowych.

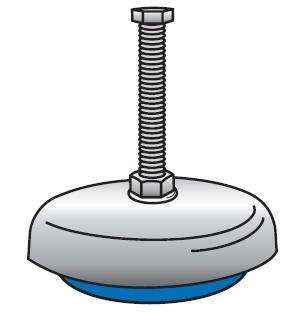

M Mount ( M-Lager ) Nóżki, stopy antywibracyjne. Do zastosowania pod prasy, obrabiarki, szlifierki, tokarki, centra obróbcze CNC i inne urządzenia nie wymagające zakotwienia w fundamentach. Zapewniają możliwość wypoziomowania ustawionego zespołu, skutecznie izolują od drgań i chronią środowisko dzięki redukcji poziomu hałasu. Łatwe w montażu stopki o profilu M pomagają w ustawianiu i przestawianiu również ciężkich maszyn, ponieważ nie są przymocowywane do podłoża i posiadają regulację wysokości.

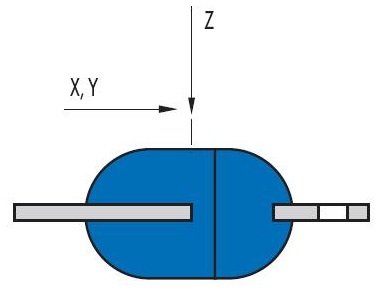

Instrument Mount ( Instrumentenlager ) Zawieszenia te przeznaczone są do odizolowania elementów elektronicznych, przyrządów pomiarowych i aparatury mechaniki precyzyjnej od zewnętrznych drgań. Stosowane są jako izolatory wibracji wrażliwych urządzeń przy pracy w warunkach polowych.

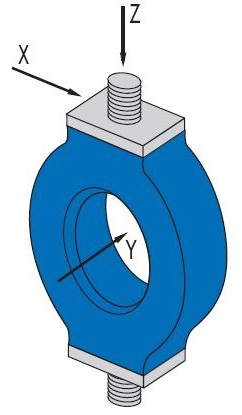

O-Shaped Mount ( O-Formlager ) Ze względu na stosunkowo miękką charakterystykę sprężystości zwane są też zawieszeniami niskiej częstotliwości. Służą do przeciwwstrząsowego umocowania przyrządów, elementów elektrycznych i elektronicznych oraz do mocowania lekkich zespołów i urządzeń mechaniki precyzyjnej.
